在時鐘與射頻電路設計中,石英晶體及晶體濾波器的PCB布局直接關系到系統的穩定性與性能表現?!颁伒剡€是挖空”應基于器件的電氣本質進行判斷:
- 挖空:對于高阻抗、參與起振的關鍵節點,應優先減少PCB寄生電容的影響;
- 鋪地:對于低阻抗、已在器件內部完成振蕩或需要良好電磁屏蔽的器件,應優先保證穩定、連續的接地參考。
在實際產品中,可能會看到同類器件存在不同PCB處理方式,原因如下:
- 頻率和封裝不同,對寄生參數的敏感度不同;
- 驅動電路和系統裕量不同;
- 廠商應用建議存在差異。
凱擎小妹建議您在工程設計中,應以器件數據手冊和應用說明為優先依據,而非簡單套用經驗結論。
無源晶體:建議挖空
無源晶體本身并不產生振蕩,它僅提供高Q值的機械諧振特性。實際的振蕩放大器通常集成在MCU或?qū)S脮r鐘芯片內部,因此晶體兩端構成了高阻抗起振節點。在這種結構下,PCB中的寄生電容會直接影響振蕩條件,尤其是焊盤正下方的地銅或電源銅皮,可能導致負載電容增大,從而引起頻率偏移、起振裕量下降,甚至在極端條件下無法起振。
推薦做法:
- 晶體焊盤正下方保持挖空;
- 晶體本體下避免大面積鋪地;
- 在晶體外圍設置接地護環,抑制外界干擾;
- 晶體走線盡量短、對稱、避免跨分割。
在部分低頻應用或驅動能力較強的系統中,即使未完全挖空,電路仍可能工作。但從頻率精度、溫漂和批量一致性的角度看,“挖空”仍是更穩妥的選擇。
有源晶振:建議鋪地
有源晶振在封裝內部已集成晶體、振蕩、放大和緩沖電路。此時,晶體振蕩已經在器件內部完成,PCB上輸出的是驅動能力較強的時鐘信號,而不再是高阻抗節點。因此,這類器件對PCB寄生電容并不敏感,反而更依賴穩定、低阻抗的地參考。
推薦做法:
- 器件本體下方鋪設連續接地銅皮;
- 確保地回路短且完整;
- 電源去耦電容緊貼器件引腳。
對于TCXO、VCXO和OCXO等高穩定度器件,內部包含溫補、調諧或恒溫控制等模擬模塊,地平面的連續性直接關系到相位噪聲和頻率穩定性,因此行業中通常建議采用完整、連續的接地設計。

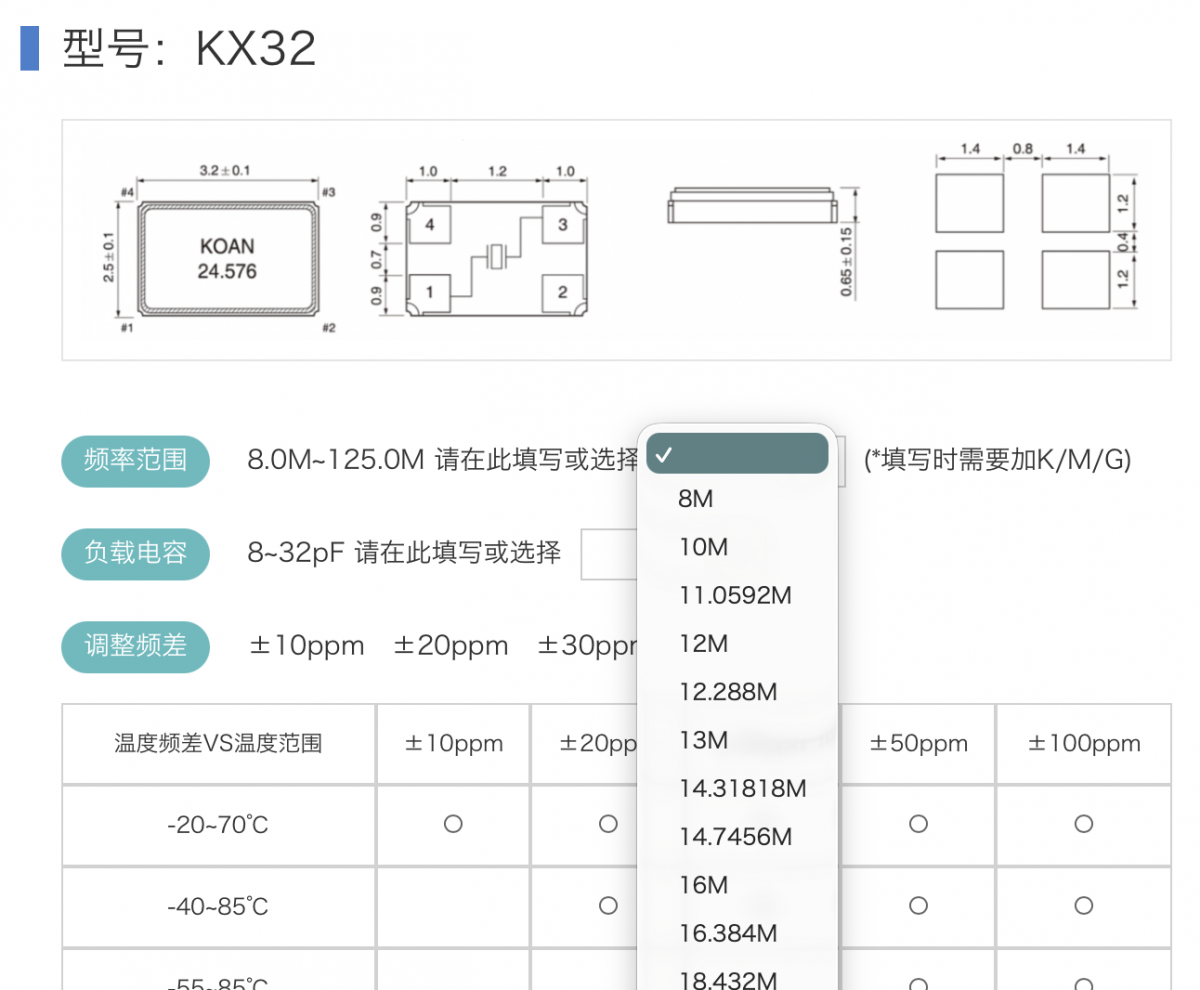

為了讓設計與選型用戶在選型時更高效,凱擎小妹在KOAN晶振官網的參數選擇頁面完善常用頻率下拉列表,可快速選擇,提高選型效率。如果您的設計需要列表之外的頻率,也可以直接輸入:
