在電子系統設計中，直觀的想法往往是“需要多少頻率，就選相應頻率的晶振”。但在通信設備、處理器和高速數字系統中，我們更常見的方案卻是：先選用一顆穩定的低頻晶振，再通過倍頻或PLL生成所需的高速時鐘。這種設計并非多此一舉，而是由晶振的物理特性和系統級穩定性共同決定的。

晶振的物理特性

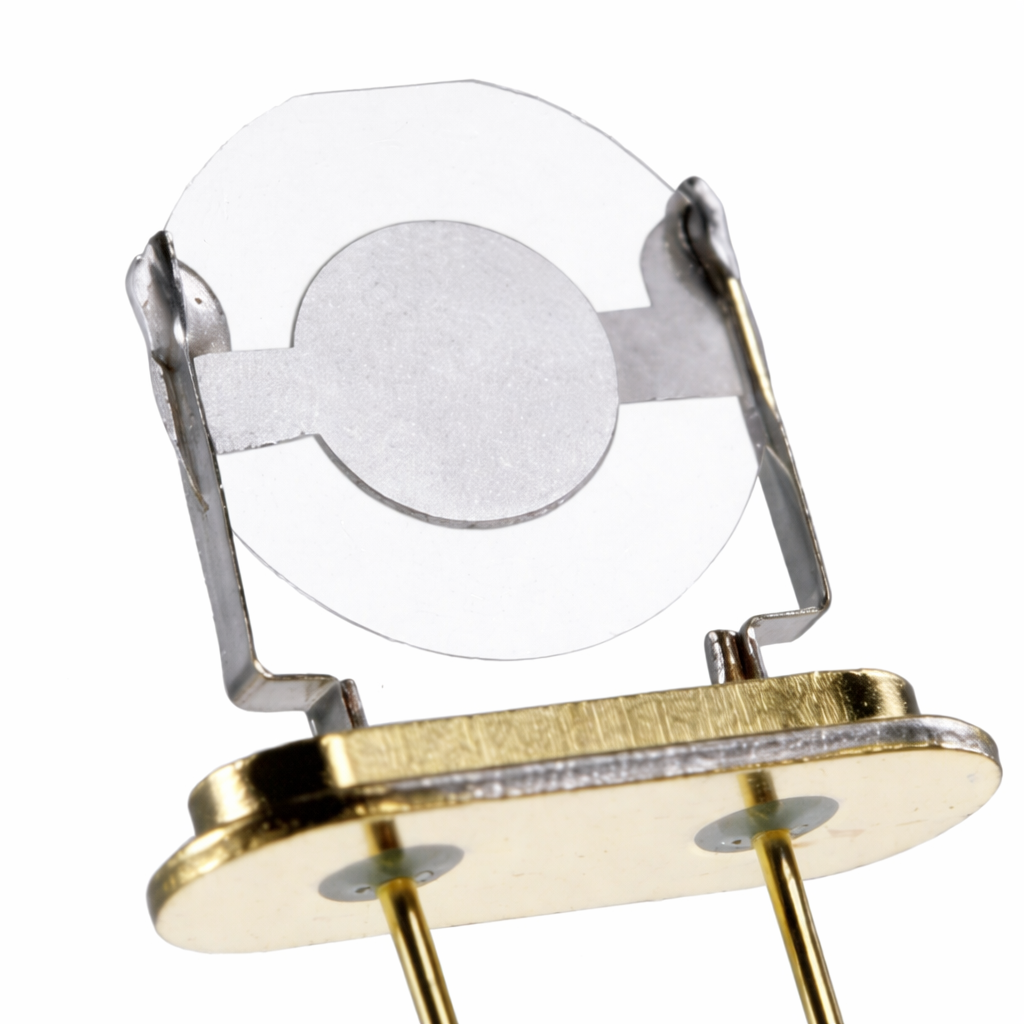

石英晶體振蕩器依賴石英的機械諧振特性工作。晶振頻率越高，晶片就需要加工得越薄，對工藝精度、封裝和環境的要求也隨之提高。這不僅增加了制造難度，還會帶來一致性下降、老化加快和穩定性變差等問題。

在工程實踐中，幾十MHz以內的晶振技術最成熟，頻率穩定度高、相位噪聲低、對電源和PCB布局也相對不敏感。而直接使用高頻晶振，往往更容易受到電源噪聲、負載變化和布線寄生參數的影響，反而不利于系統整體穩定。

倍頻與鎖相環的作用

為了在保證穩定度的前提下獲得更高頻率，現代高速系統幾乎都依賴鎖相環PLL進行頻率合成。PLL以低頻晶振作為參考源，通過閉環控制，使內部振蕩器輸出與參考頻率保持固定倍數關系。一旦PLL鎖定，高頻時鐘的長期頻率準確度直接繼承自參考晶振，而不取決于內部振蕩器本身的絕對穩定性。

倍頻系統中的晶振選擇

從系統角度看，晶振并不是一個孤立的頻率器件，而是整個時鐘體系的基礎。在倍頻和頻率合成應用中，更合理的思路是圍繞系統瓶頸分層選擇方案：

- 大多數應用優先選用低相位噪聲晶振；

- 當溫度變化或長期穩定性成為關鍵因素時，再在此基礎上采用溫補晶振TCXO。

- 低相位噪聲晶振 -

參考源中的相位噪聲和抖動，往往會隨著倍頻被一同放大。因此，在以低頻晶振作為PLL參考源的系統中，優先選擇低相位噪聲、適合頻率合成應用的晶振尤為關鍵。

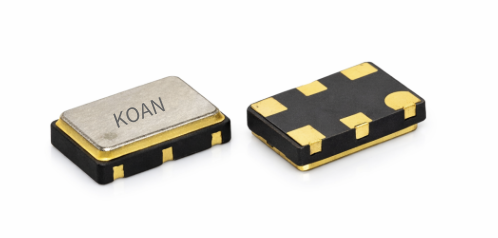

KOAN有多款低噪聲特性晶振可供選擇：

- 4引腳，6引腳，8引腳；

- CMOS輸出，LVDS輸出，HCSL輸出等。

- 溫補晶振 -

在工業控制、戶外通信或?qū)﹂L期頻率一致性要求較高的應用中，溫度變化往往成為主要挑戰。普通晶振的頻率會隨溫度漂移，當這種漂移影響系統性能時，就需要進一步提升參考源的溫度穩定性。

溫補晶振TCXO通過對晶體溫度特性的補償，使頻率在較寬溫度范圍內保持更高一致性，從而提升整個倍頻與頻率合成系統在復雜環境下的可靠性。

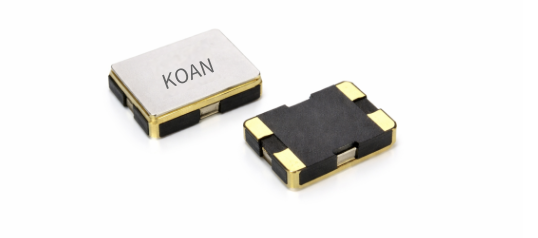

KOAN晶振有各尺寸的溫補晶振可供選擇：

- 貼片1612，2016，2520，3225， 5032，7050；

- 直插DIP14；

- CMOS輸出，LVDS輸出，True Sine輸出，Clipped Sine輸出等。

KOAN晶振

為了讓設計與選型用戶在選型時更高效，凱擎小妹在KOAN晶振官網的參數選擇頁面完善常用頻率下拉列表，可快速選擇，提高選型效率。如果您的設計需要列表之外的頻率，也可以直接輸入。

若您需要針對具體應用的晶振選型建議和技術支持，歡迎隨時聯系我們，KOAN將為您提供專業、貼心的解決方案。我們提供無源晶振和有源晶振，覆蓋多種規格尺寸，現貨充足，以滿足客戶需求。我們的產品質量和技術處于行業領先水平。公司致力于精細化質量管理，以滿足客戶對高端產品的需求。
