無源晶振輸出什么電平?

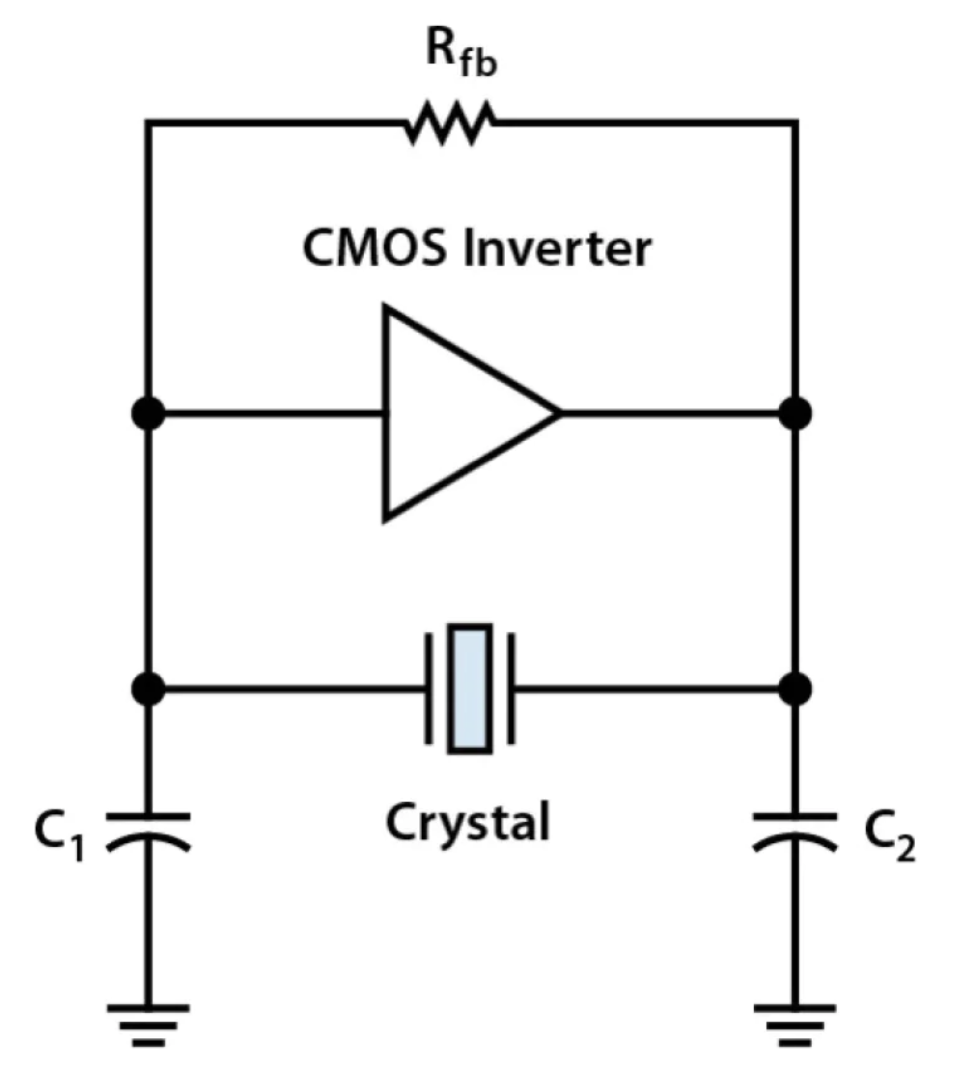

發表于 2026-03-19 02:47無源晶振本質上只是一個石英諧振器件,它不包含振蕩放大電路,因此不能主動輸出數字邏輯電平。真正產生波形信號的是外部振蕩電路。在絕大多數MCU應用中,內部采用的是皮爾斯Pierce振蕩結構:通過反相放大器與外接晶體及負載電容形成閉環反饋網絡,使系統在晶體諧振頻率點滿足振蕩條件,從而輸出穩定波形。

無源晶振的“輸出電平”取決于系統供電和振蕩結構。例如:
- 5V系統 → 輸出約0~5V CMOS方波
- 3.3V系統 → 輸出0~3.3V擺幅
- 1.8V系統 → 更低電壓擺幅
- RTC低功耗模式 → 低擺幅近似正弦信號
