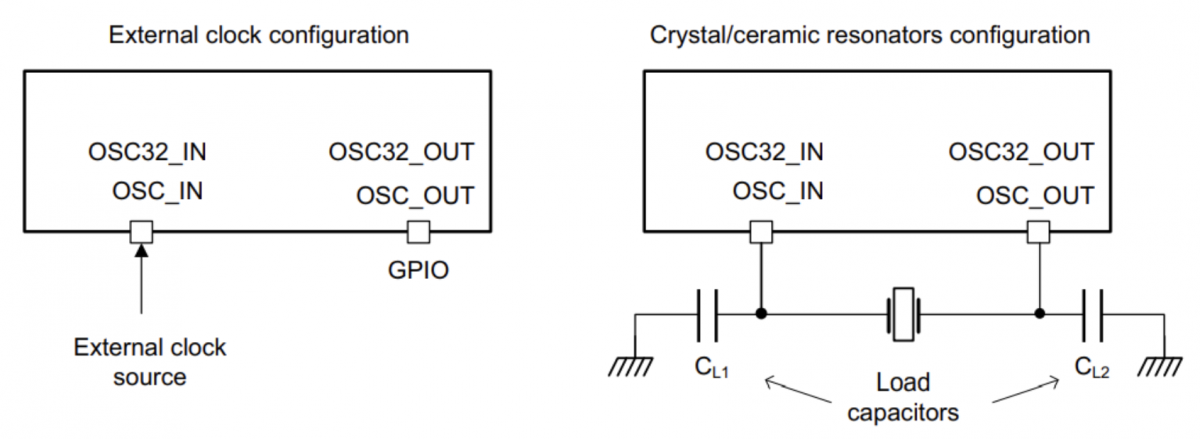

必須確認MCU是否支持External Clock模式。例如STM32需要從Crystal Mode改為External Clock Mode。如果芯片僅支持晶體模式,不支持外部方波輸入,則無法直接替換。

(圖片來自網絡)
常見有源晶振電壓規格有1.8V/3.3V/5.0V等。輸出電壓與MCU IO電壓需要保持一致,且不超過輸入耐壓范圍。如果1.8V系統使用3.3V晶振,可能直接損壞芯片。電平不匹配也是常見的故障之一。往期:《晶振有電壓,但沒有壓差,是短路嗎?》
有源晶振內部有振蕩放大器,對電源噪聲十分敏感。建議使用低噪聲LDO為晶振單獨供電,可以濾掉高頻開關噪聲、降低抖動、提升時鐘純凈度等。
無源晶振的成本和功耗較低。有源晶振的穩定性和抗干擾性較強。在電池產品中需重新評估功耗預算。
