晶振功耗及低功耗設計方案
發表于 2026-03-19 02:44無源晶振:低功耗方案
無源晶振本身不消耗電流,但為了實現系統整體低功耗并保持穩定可靠,晶振仍需優化其工作特性:既能在較低激勵功率下可靠起振,又能在整個工作過程中保持頻率穩定。在實際設計中,還需注意無源晶振與時鐘芯片的兼容性。對于低功耗應用,建議選用電壓為1.8V的時鐘芯片。否則,僅通過降低激勵功率或減小負載電容,可能會導致晶振起振困難,甚至無法振蕩。

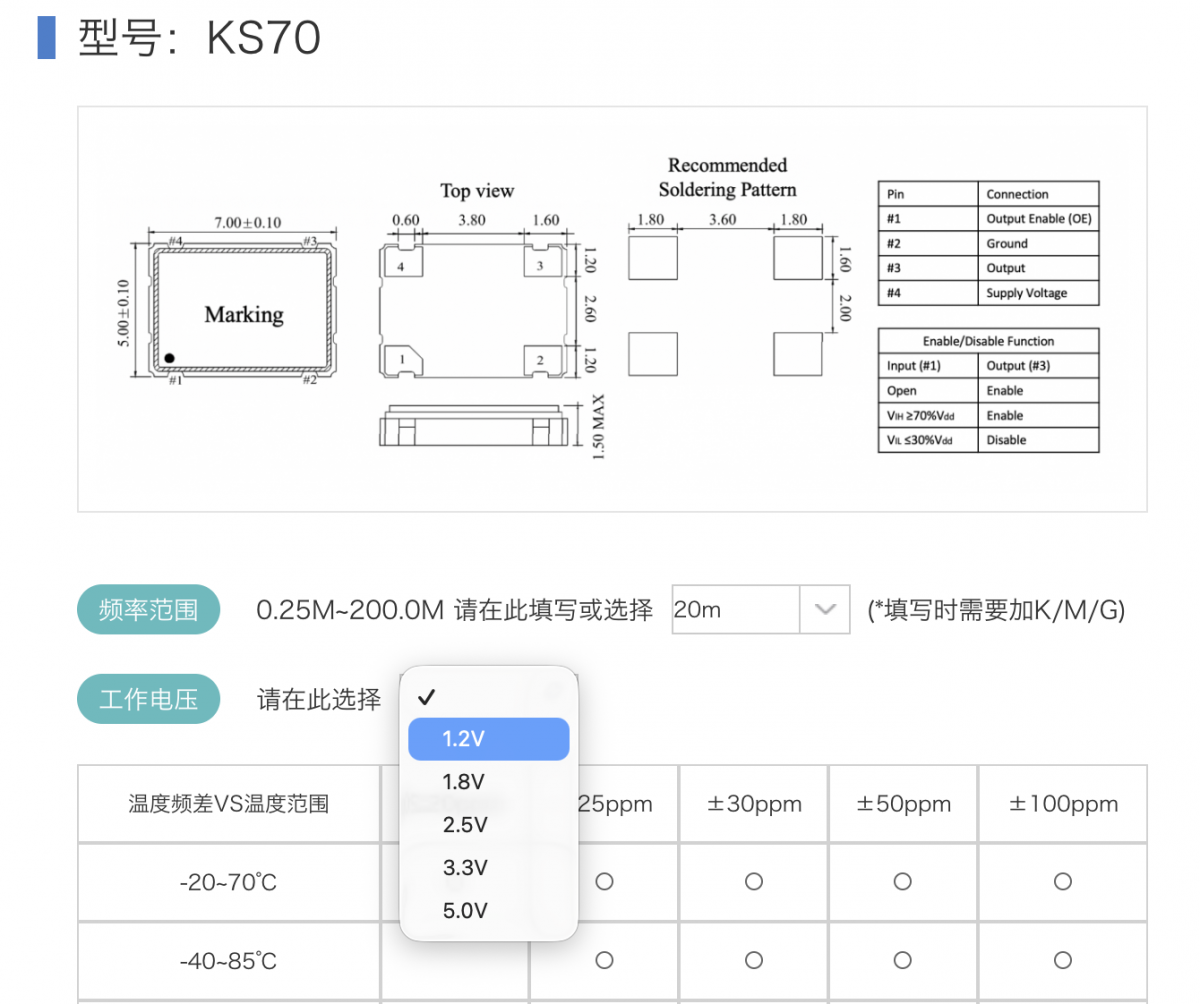

有源晶振:低功耗方案
晶振的控制方式也會影響功耗: - OE(Output Enable):關閉輸出時,晶振內部仍然振蕩,功耗幾乎不變,主要用于控制輸出端口。 - ST(Stand-by / Power Down):晶振內部振蕩停止,電流降至微安級,可降低功耗。 在低功耗系統中,結合低電壓晶振和ST模式,可以將晶振功耗降到最低。
