頻率穩定度(Frequency Stability)通常分為長期和短期兩種，是用來衡量振蕩頻率保持不變的能力。在觀察時間內，頻率變化的最大值和標稱頻率的比值來表示，單位是ppm。下面將介紹幾點會影響頻率穩定度的因素：
1. 老化 Aging
晶振的頻率隨著工作時間的變化而變化，物理現象被稱為老化aging。在生產過程中，根據不同產品屬性，設置不同的溫度和時間對晶片進行加速老化，使得晶片趨近于穩定精度，來提高產品的穩定性。

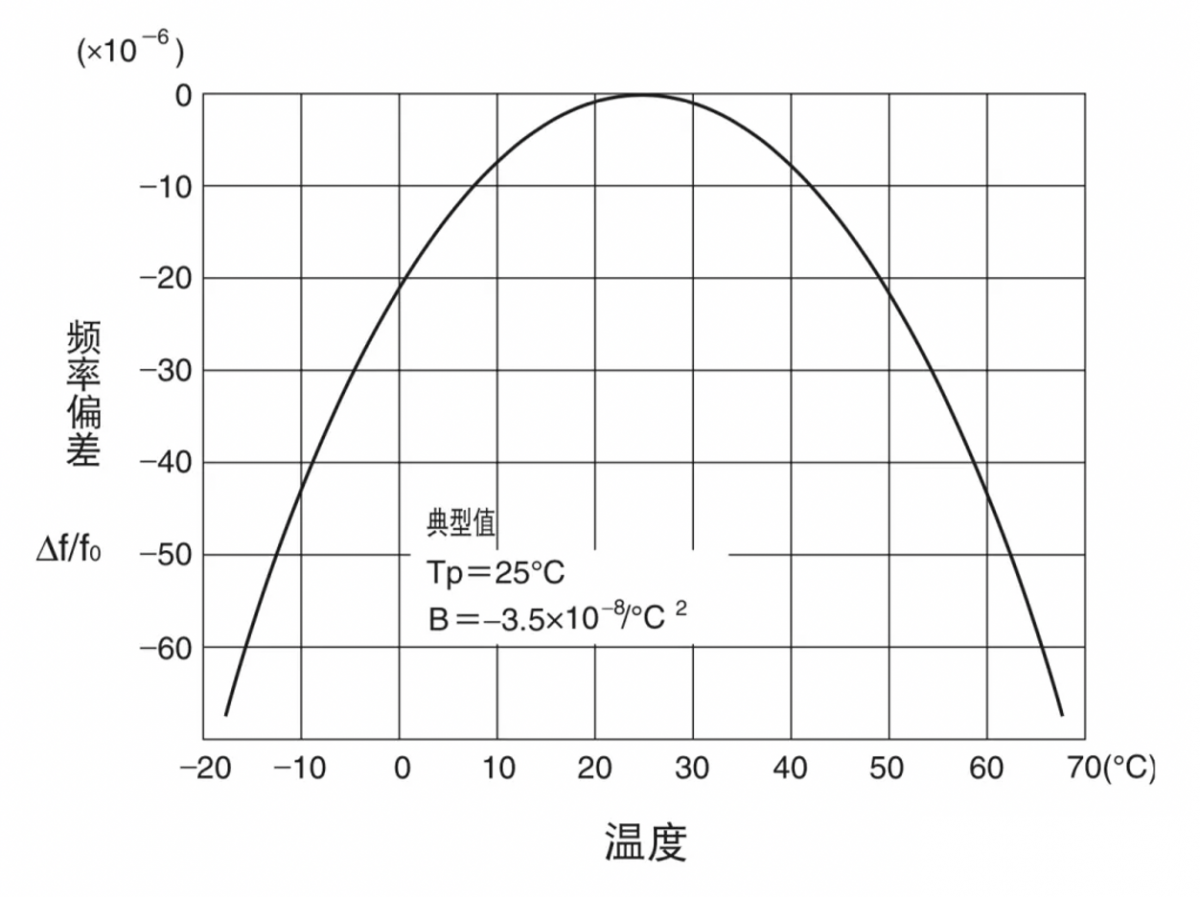

不同晶體的切割方式有著不同的頻率溫度特性：音叉Tuning Fork晶振的溫度特性曲線是負二次方程曲線

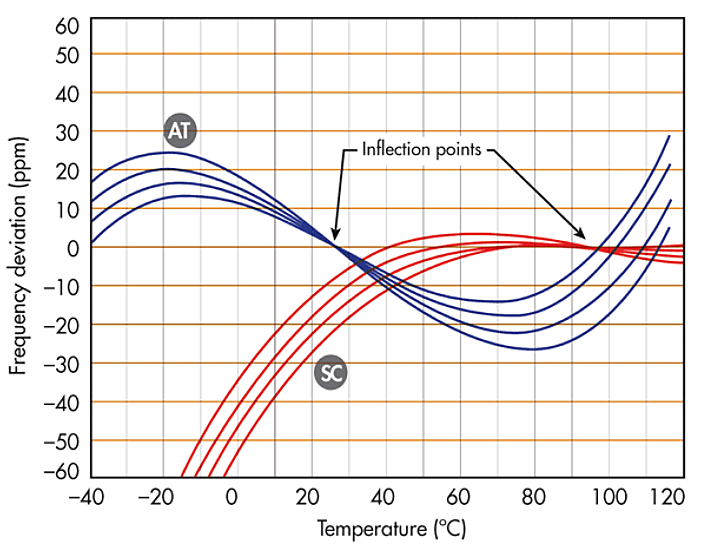

AT切的切角為35°15' 是晶體諧振器里最常用的切型,頻率和溫度是三次函數關系；SC切切割角度是基于x,y,z基礎坐標的雙旋轉,切角分別為21.93°和 34.11°。
(圖片來源于網絡）
如果激勵電平偏小，諧振器的長期穩定性好。激勵電平過高，晶片振動變強，振動導致溫度升高，頻率穩定度隨之降低，嚴重時晶片會振裂.
晶體諧振器必須與變化的負載匹配。如果晶體兩端的等效電容和標稱負載電容存在差異，晶體輸出的頻率將會和標稱工作頻率產生偏差。電路匹配電容CL1 CL2加上電路的雜散電容Cstray，越接近晶體的負載電容CL，晶體輸出的頻率則越精準。
晶振需要配合使用穩壓電源，電壓變化會帶動電阻變化。輸出電壓需要保持在電源的額定值。
