壓控振蕩器是石英晶體振蕩器中的一種。壓控晶振是通過調整控制端電壓改變輸出頻率。一般頻率調整范圍為±50~±200ppm。
全稱:電壓控制晶體振蕩器 (壓控晶振)
英文:Voltage Controlled Crystal Oscillator (VCXO)

2. 優點
低相位噪聲:高頻低抖動的LVDS輸出壓控晶振,抖動小于0.6ps(12K~20M)。

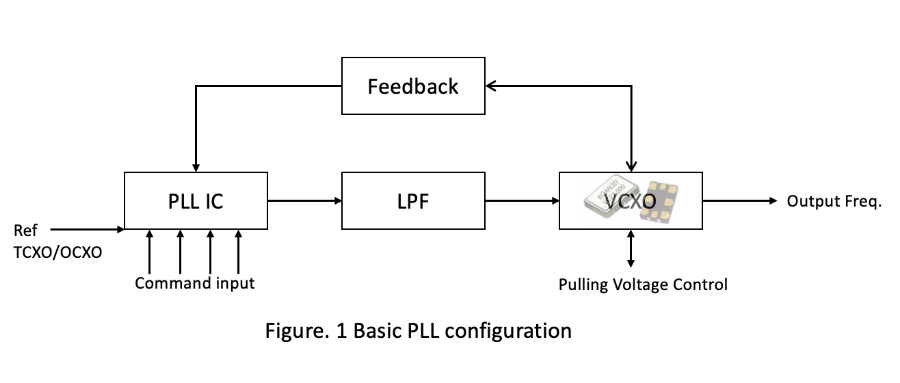

高頻率輸出:CMOS可達到245MHz, LVDS最高頻率為2.1GHz, HCSL最高可到700MHz。經常會結合PLL鎖相電路實現超高頻,如圖1所示。
小尺寸: VCXO最小尺寸為2.5x2.0mm, CMOS輸出,工作電壓1.8~5.0V, 頻率范圍為4.0~50MHz.
低功耗: 電壓最低可選1.8V。
3. 應用
VCXO廣泛應用于軍用電子儀器,5G基建,無線通信信號塔,精密儀表,智能監控等。
4. 參數選擇
1. 中心頻率指頻率調節范圍的中間值,CMOS輸出最高可達到245.0MHz,LVDS最高可達到2.1GHz, HCSL最高可達到700MHz。
2. 輸出方式根據需要采用不同的輸出。CMOS, LVDS, HCSL, True Sine都有不同的波形特征以及用途。
3. 工作電壓可根據具體型號選擇1.8V/2.5V/3.3V/5.0V。其中3.3V的應用最為廣泛。
4. 壓控范圍通過調節控制電壓改變輸出頻率。單位用ppm表示,范圍一般為±50~200ppm。
5. 頻率穩定度在工作溫度范圍內,對標稱頻率允許的偏差,單位一般為百萬分之一即ppm。
6. 工作溫度工業級標準-40~85℃。特殊應用會對溫度有更高的要求。
