在選購或者使用晶振時，我們經常會聽到頻率準確度和頻率穩定度這兩個概念。雖然兩者都與晶振的頻率變化相關，但它們的關注重點不同。頻率準確度是指晶振的實際輸出頻率與其標稱頻率之間的偏差。通常用ppm來表示。數值越小，表示晶振的實際頻率越接近理想值。對于要求精確計時或高精度通信的應用，頻率準確度越高越好。如果誤差過大，可能會導致數據同步錯誤、通信頻率漂移，甚至系統故障。
- 制造公差：即使是同一批次的晶振，也可能會有細微的加工誤差。
- 初始調節誤差：出廠校準時可能會有微小的誤差。
- 溫度變化：雖然25°C室溫下的準確度較高，但溫度變化會影響晶振頻率。
- 電源電壓變化：供電電壓的波動可能會導致頻率偏移。
假設8MHz的晶振，調整頻差為±10ppm。這個晶振在25°C室溫下，實際頻率可能為：8MHz ± (10×10??×8MHz) = 8MHz ± 80Hz 即7.999920MHz到8.000080 MHz

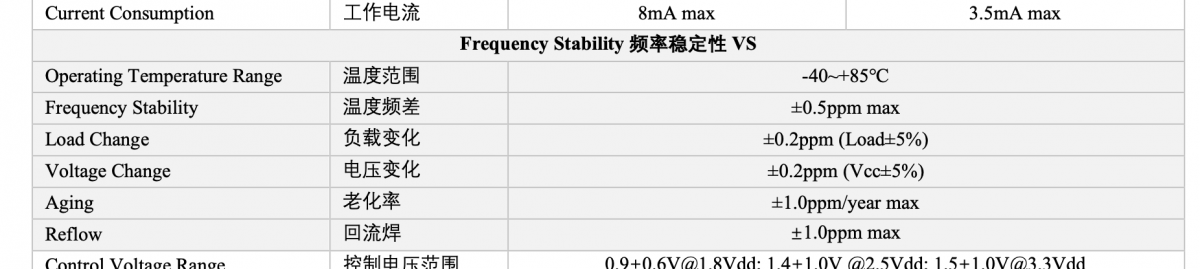

頻率穩定度描述的是晶振的頻率隨時間、溫度、電源電壓、機械振動等因素變化的程度。它衡量的是在不同環境條件下，晶振頻率的漂移情況。
影響的因素
- 溫度變化：溫度是影響頻率穩定度的主要因素，不同晶振的溫漂不同。
- 電源電壓波動：電壓變化會影響晶體的振蕩頻率。
- 老化：晶振的頻率會隨著時間逐漸變化，通常以“ppm/年”表示。
假設10MHz的溫補晶振(KT20)，當溫度在-40~85°C之間變化時，它的頻率最多偏離標稱值 ±0.5ppm。
10 MHz ± (0.5 × 10?? × 10 MHz) = 10MHz ± 5 Hz，即9.999995 MHz到10.000005 MHz
- 頻率準確度：出廠時的頻率偏差，決定了初始的精確程度。
- 頻率穩定度：隨時間和環境變化的漂移，決定了長期使用的可靠性。
| | |
| 出廠時的實際頻率與標稱值的偏差 | 頻率隨環境因素（溫度、電壓、時間等）變化的程度 |
| | |
| | |
| | 隨時間或環境變化的穩定性 |
| | 高精度時鐘、導航系統、實驗室設備 |
