石英晶體是一種壓電材料，具有壓電效應。這種特性使得石英晶體可以用作諧振器，在特定頻率下產生穩定的振蕩信號。壓電諧振現象可以用等效電路來模擬。

R1表示晶體在固有諧振頻率下的等效阻抗，與Q值成反比。Q值是由生長的水晶料品質決定的。

ESR是晶體在等效電路中的總電阻。理想的電容不會有任何能量損失。但在電容的絕緣介質也會產生能量損耗。這些損耗在電路中表現為一個與電容器串聯的電阻，從而產生“等效串聯電阻”。ESR是通過等效電路計算出來的值，ESR較低的晶體更容易啟動并保持穩定的振蕩。

RR是晶振本身的電阻值。大小值取決于晶體內部摩擦、電極、支架等機械性振動時的損失，以及周圍環境條件等的影響損失。它反映了晶體在振蕩過程中的能量損耗。

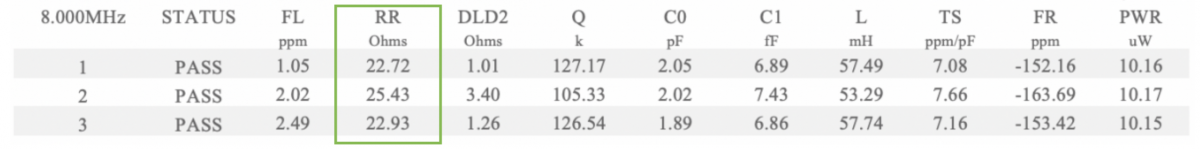

RR越小，晶體的品質因數Q越高。晶體的能量損耗越小，振蕩性能越好。 RR可以通過S&A250B網絡分析儀可以測量。以下是我們實際的測量數據.前往《晶體諧振器電性能參數介紹》可了解無源晶振測試報告中參數的含義。
