電路板上的芯片附近總有晶振的身影，芯片的規格書中也寫到了晶振的連接引腳圖。不同于振蕩器，諧振器需要匹配外部諧振電路才可以輸出信號，自身無法振蕩。

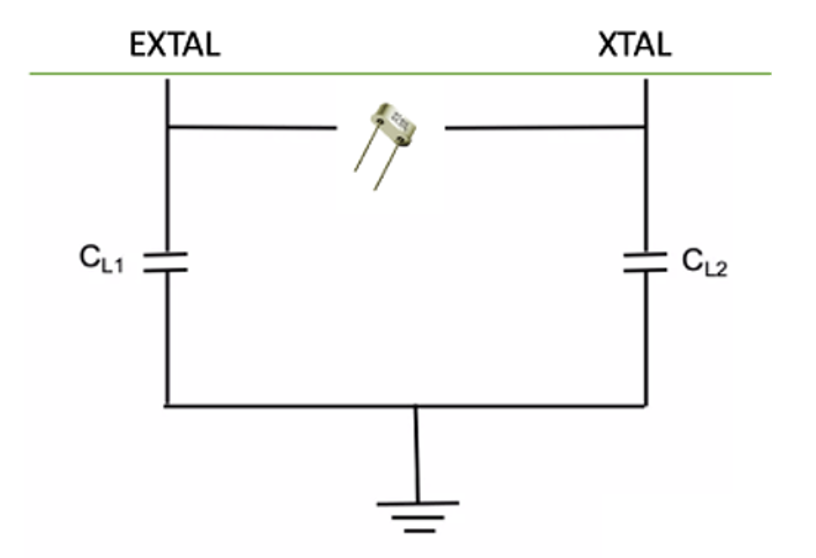

每個晶體都有負載電容值。32.768kHz晶體常用的負載電容有6，7，9，12.5pF。MHz晶體常見的有8，9，12，15，18，20pF。如果MCU寫明需要特定負載電容的諧振器，用戶仍需要精準匹配外部電容使其正常工作，否則可能會導致不起振。根據負載電容選擇匹配電容C1和C2：

雜散電容Cstray的值一般為4~6pF，大小值取決于電路的走線布局，處理器的引腳電容等。通常匹配電容相等：

如果負載電容CL很大，靜態電容C0的改變對頻率變化的影響很小，頻率更加穩定。所以負載高，遠端相位噪聲好；若數過大，則很難調整到標稱頻率，晶振不容易起振。相反，如果負載電容CL很小，靜電容C0的微小變化會造成頻率的明顯變化。近端相位噪聲好，容易調整頻率，晶振容易起振。更多:《晶振參數：相位噪聲&抖動》在選擇晶體的負載電容時，我們要盡量權衡能量損耗和頻率的穩定性。
