本文將會介紹諧振器電性能參數知識以及解讀KOAN晶振部分測試數據。如果您在采購的時候有任何疑問顧慮，請隨時聯系我們，KOAN凱擎東光有專業的技術人員為您提供選型指導，技術支持等。

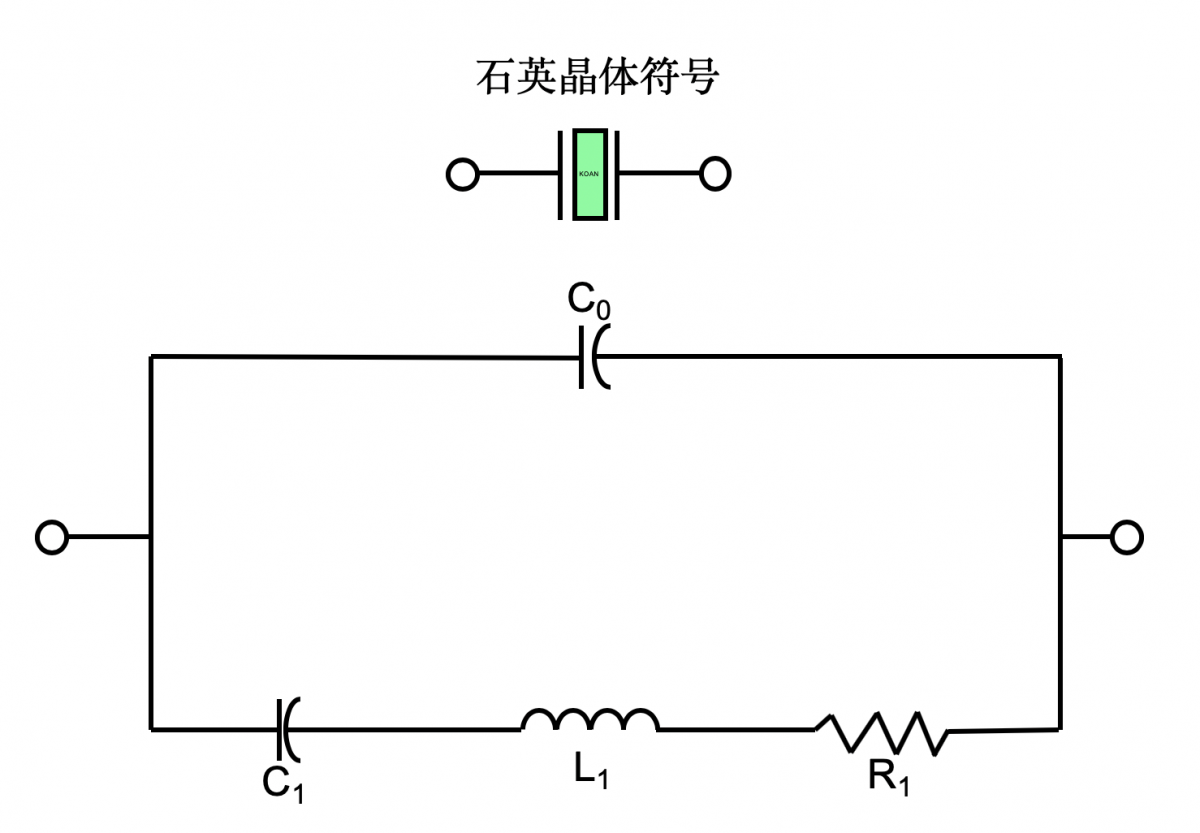

石英晶體的壓電諧振現象可以用等效電路來模擬。等效電路包括靜態電容C0，動態電容C1,諧振電阻R1,以及動態電感L1。等效電路圖如圖：
晶體兩引腳之間的電容，是以水晶為介質，由兩個金屬電極形成的電容，和晶片電極面積(或晶體體積）大小和頻率大小正比。
表征振蕩能力，與晶片電極面積（或晶體體積）和頻率大小成正比。
表征振動質量，與頻率大小成反比。

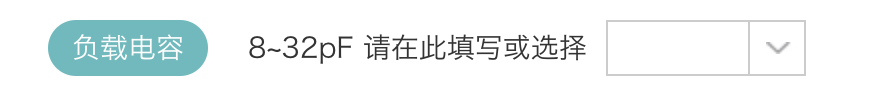

負載電容是選購晶體必選的參數之一。KX50為例：
晶體的頻率會根據串聯的電容電抗而改變。
CL值大，遠端相位噪聲好。如果過大，則會難調整到標稱頻率，不易起振。
CL值小，近端相位噪聲好，容易調整頻率，容易起振。

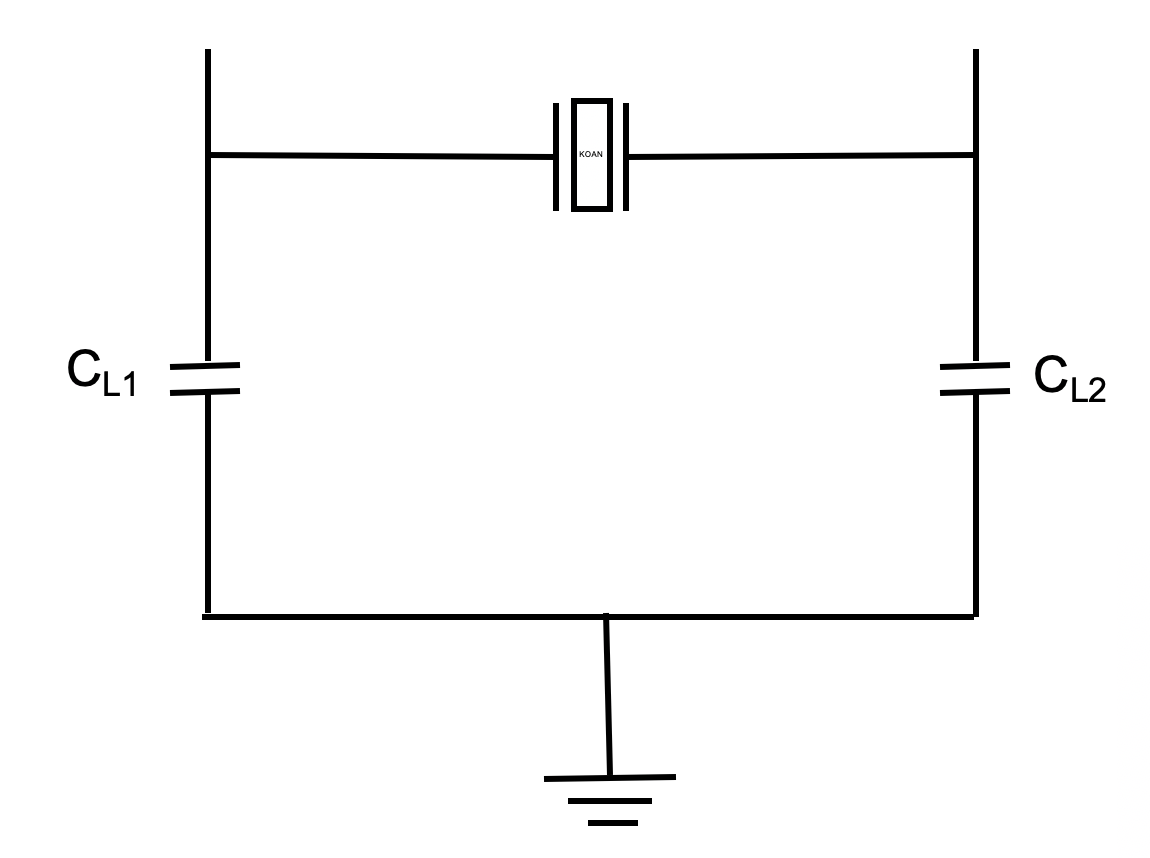

如果晶體兩端的等效電容和標稱負載電容存在差異，晶體輸出的頻率將會和標稱工作頻率產生偏差，叫做頻偏。所以，電路匹配電容CL1 CL2加上電路的雜散電容Cstray，越接近晶體的負載電容CL，晶體輸出的頻率則越精準。
負載電容和匹配電容的公式如下：
如果您在匹配電容上有任何的疑問，KOAN凱擎東光有專業的技術人員為您提供在線指導。

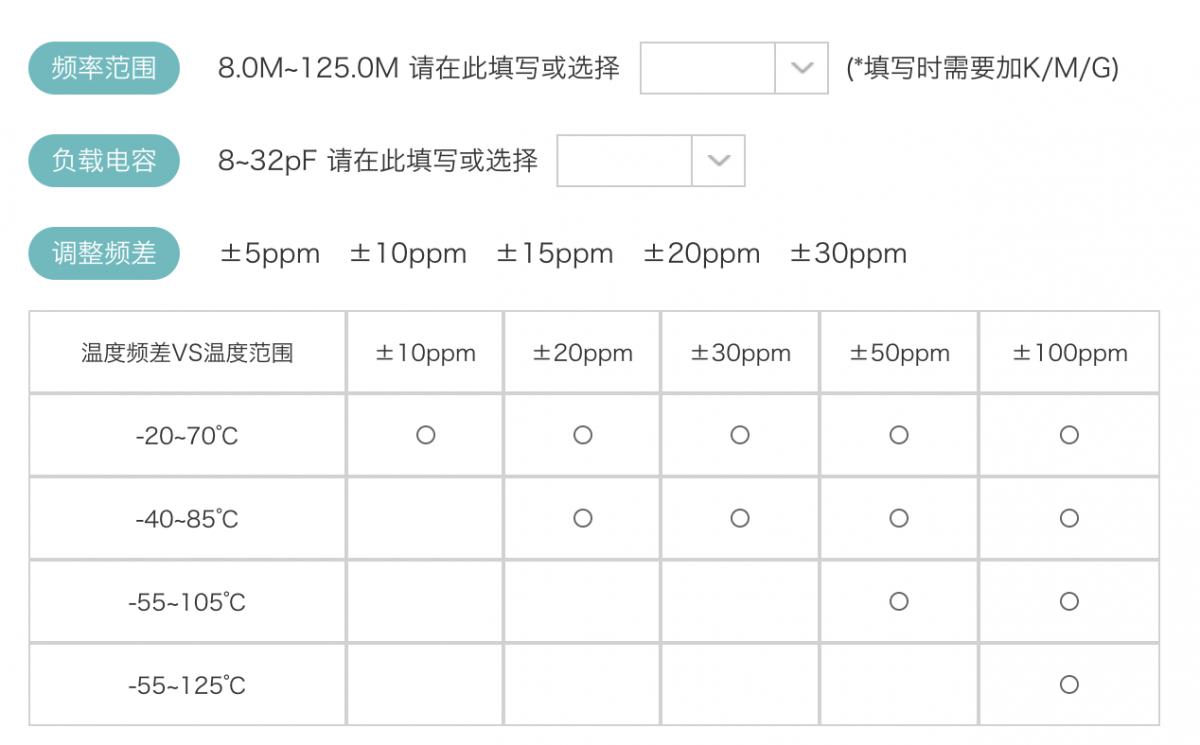

采購晶體時必選的參數以KX32為例，除了‘頻率范圍’ ‘負載電容’，‘調整頻差’和‘溫度頻差’是必須選擇的參數：
- 調整頻差ppm
常溫25°C下，一定的負載電容的晶體頻率公差，加工誤差。
在一定溫度變化范圍內的頻率變化量。

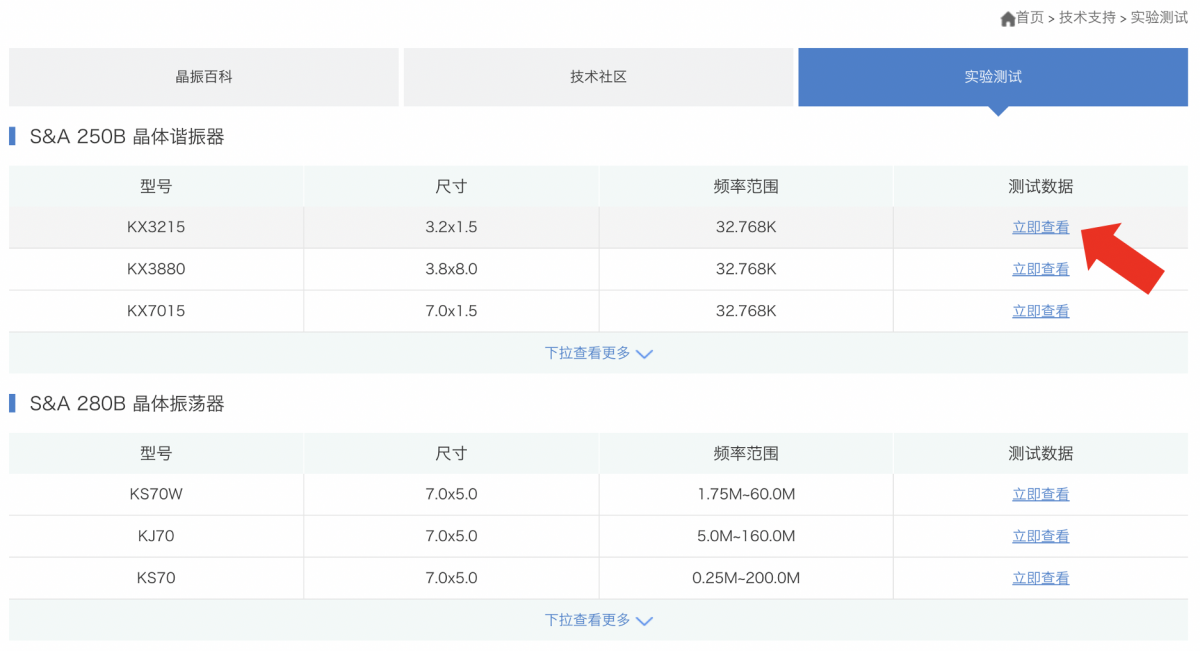

2020年公司官網新增了試驗測試欄目，我們上傳了部分產品的出廠測試數據。您可以在導航欄中選擇‘實驗測試’，點擊立即選擇查看。

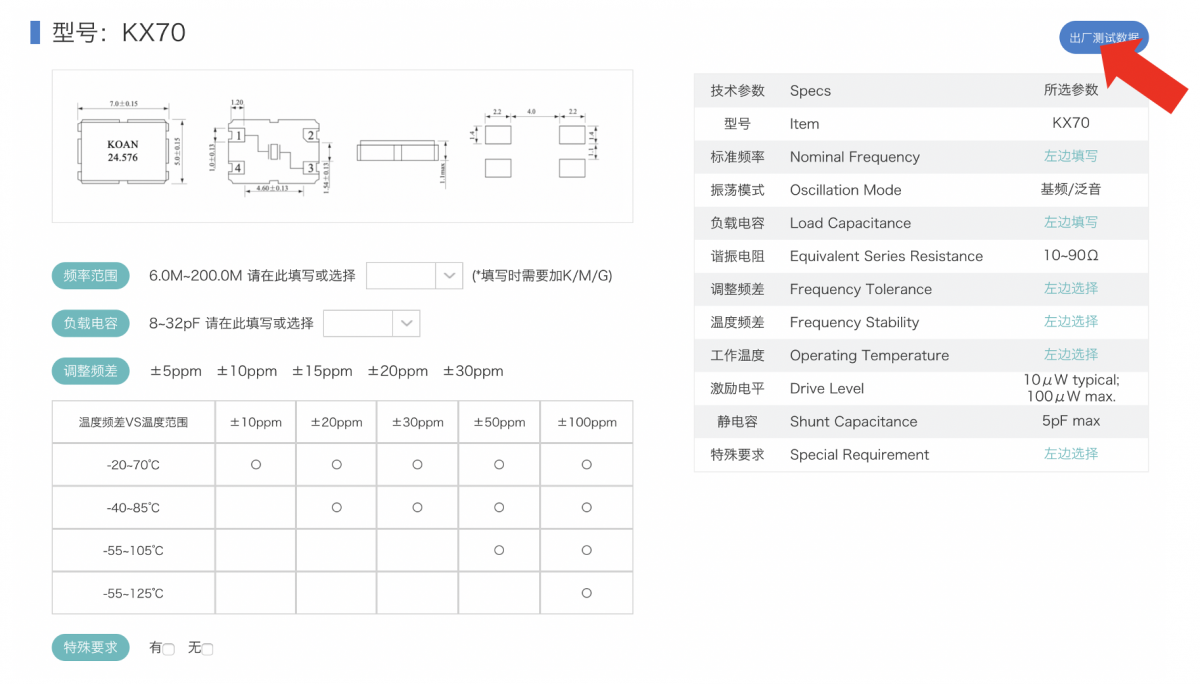

也可以產品列表中查看測試數據，
- FL
- RR
諧振電阻。目前市場朝著小型化發展，諧振電阻RR也會增大，負載電容CL會降低。
激勵功率變化引起的諧振阻抗變化（由殘留應力和制造污染造成）。DLD2的值越小越好。

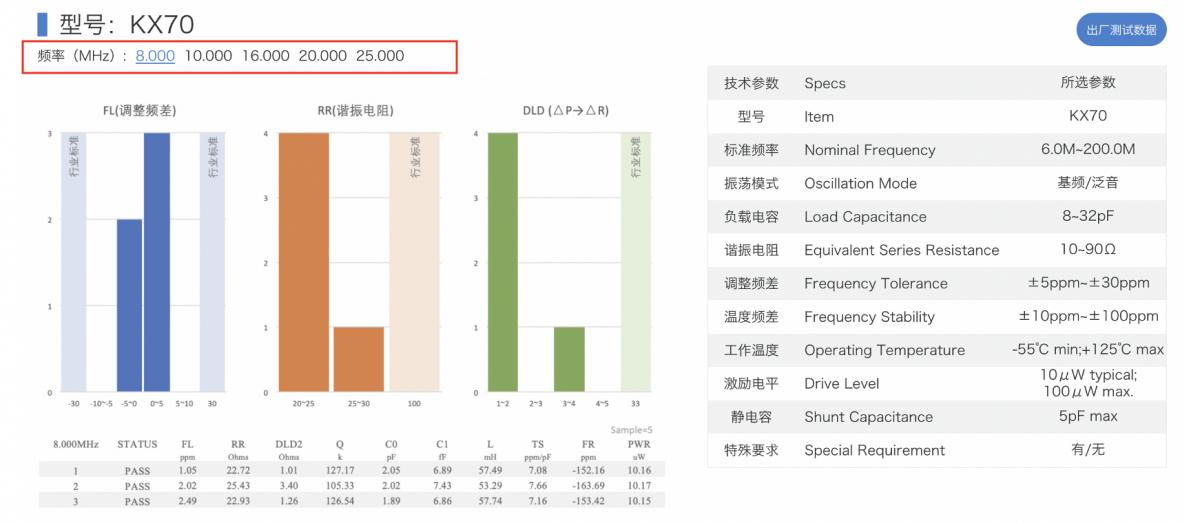

另外，C0和C1的比值很重要。要合理規劃比值的范圍，才能讓電子設備更穩定。我們的測試數據柱形圖可以看出，KOAN晶振的產品質量完全優于行業標準。
